BeagleBone Black でNetBSD
2013/05/14(火) 24:16 NetBSD はてブ情報 はてブに登録 はてブ数

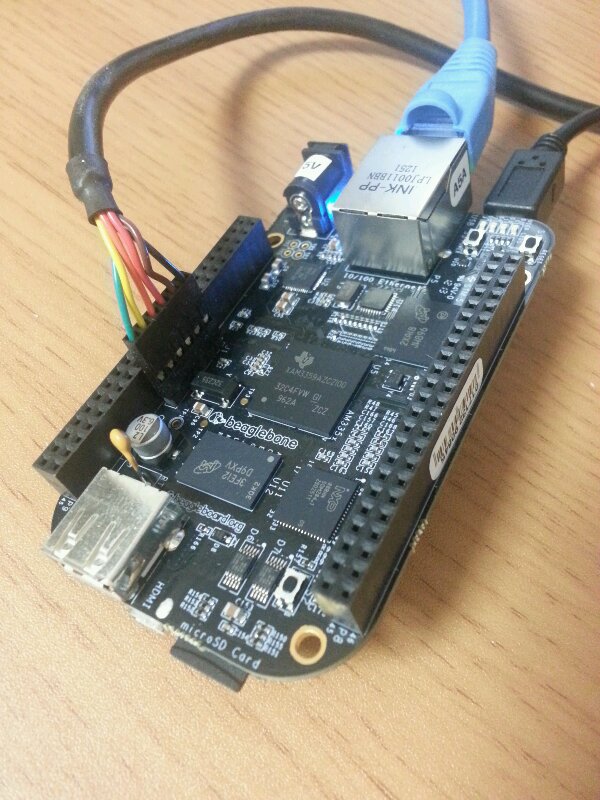

BeagleBone Blackを買いました。

http://beagleboard.org/Products/BeagleBone%20Black

シリアルは秋月のFDTI USBシリアルケーブル(3.3V) がぴったりです。
電源はminiUSBで給電して動作しました。


スペック概要は次の表のとおりです。
CPUAM3359 ARM Cortex-A8 1GHz
Memory 2GB on-board storage using eMMC, 512MB DDR3 (800MHz x 16), microSD card slot
USBHS USB 2.0 Client Port, LS/FS/HS USB 2.0 Host Port
VideomicroHDMI, cape add-ons
AudiomicroHDMI, cape add-ons
Supported Interfaces4x UART, 8x PWM, LCD, GPMC, MMC1, 2x SPI, 2x I2C, A/D Converter, 2xCAN Bus, 4 Timers
購入したのはTechShareで、価格は5,460円 (送料210円) でした。5/11に注文して5/13に到着だったので思った以上に早く到着しました。

NetBSDを動かすわけですが、前のモデルのBeagleBoneのkernelがあるので、それを起動させてみることにしました。

シリアルをつないで起動するとU-bootが起動します。

素早く、enterを押してU-bootのプロンプトに。

FATでフォーマットしたmicroSDにnetbsd.binをロードして、起動します。
U-Boot# fatload mmc 0 80300000 netbsd.bin
reading netbsd.bin
2997696 bytes read in 346 ms (8.3 MiB/s)
U-Boot# go 80300000
## Starting application at 0x80300000 ...
deghuboot arg = 0x1, 0x9fe4368c, 0x9fe4368c, 0x80300000
sdram_config = 0x61c05332
[ Kernel symbol table missing! ]
Loaded initial symtab at 0x80554d78, strtab at 0x8057c198, # entries 10034
pmap_postinit: Allocated 35 static L1 descriptor tables
Copyright (c) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005,
    2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
    The NetBSD Foundation, Inc.  All rights reserved.
Copyright (c) 1982, 1986, 1989, 1991, 1993
    The Regents of the University of California.  All rights reserved.

NetBSD 6.99.19 (BEAGLEBONE) #0: Sat May 11 00:21:12 UTC 2013
        builds@b6.netbsd.org:/home/builds/ab/HEAD/evbarm/201305102100Z-obj/home/builds/ab/HEAD/src/sys/arch/evbarm/compile/BEAGLEBONE
total memory = 512 MB
avail memory = 498 MB
cprng kernel: WARNING insufficient entropy at creation.
mainbus0 (root)
cpu0 at mainbus0 core 0: 550 MHz Cortex-A8 r3p2 (Cortex V7A core)
cpu0: DC enabled IC enabled WB disabled EABT branch prediction enabled
cpu0: 32KB/64B 4-way L1 Instruction cache
cpu0: 32KB/64B 4-way write-back-locking-C L1 Data cache
cpu0: 256KB/64B 8-way write-through L2 Unified cache
vfp0 at cpu0: NEON MPE (VFP 3.0+)
obio0 at mainbus0 base 0x44000000-0x4fffffff: On-Board IO
omapicu0 at obio0 addr 0x48200000-0x48200fff intrbase 0
prcm0 at obio0 addr 0x44e00000-0x44e01fff: Power, Reset and Clock Management
sitaracm0 at obio0 addr 0x44e10000-0x44e11fff: control module, rev 1.0
gpmc0 at mainbus0 base 0x50000000: General Purpose Memory Controller, rev 6.0
gpmc0: CS#0 valid, addr 0x08000000, size 256MB
com0 at obio0 addr 0x44e09000-0x44e09fff intr 72: ns16550a, working fifo
com0: console
sdhc0 at obio0 addr 0x48060100-0x48060fff intr 64: SDHC controller
sdhc0: SD Host Specification 2.0, rev.49
sdmmc0 at sdhc0 slot 0
sdhc1 at obio0 addr 0x481d8100-0x481d8fff intr 28: SDHC controller
sdhc1: SD Host Specification 2.0, rev.49
sdmmc1 at sdhc1 slot 0
tiiic0 at obio0 addr 0x44e0b000-0x44e0bfff intr 70: rev 0.11
iic0 at tiiic0: I2C bus
seeprom0 at iic0 addr 0x50: AT24Cxx EEPROM: size 32768
tps65217pmic0 at iic0 addr 0x24: TPS65217C Power Management Multi-Channel IC (rev 1.2)
tps65217pmic0: power sources [USB] max 300 mA, AC max 2500 mA
tps65217pmic0: [LDO1: 1800 mV] [LDO2: 3300 mV] [LDO3: 1800 mV] [LDO4: 3300 mV] [DCDC1: 1500 mV] [DCDC2: 1100 mV] [DCDC3: 1100 mV]
omapdmtimer0 at obio0 addr 0x48040000-0x48040fff intr 68: DMTIMER2
omapdmtimer1 at obio0 addr 0x44e31000-0x44e31fff intr 67: DMTIMER1ms
omapdmtimer2 at obio0 addr 0x48044000-0x48044fff intr 92: DMTIMER4
omapwdt32k0 at obio0 addr 0x44e35000-0x44e35fff: rev 0.1
cpsw0 at obio0 addr 0x4a100000-0x4a107fff intrbase 40: TI CPSW Ethernet
cpsw0: Ethernet address XX:XX:XX:XX:XX:XX
ukphy0 at cpsw0 phy 2WARNING: module error: vfs load failed for `miiverbose', error 45
: OUI 0x00800f, model 0x000f, rev. 1
ukphy0: 10baseT, 10baseT-FDX, 100baseTX, 100baseTX-FDX, auto
ld0 at sdmmc1: <0xfe:0x014e:MMC02G:0x00:0x48168605:0x000>
ld0: 1832 MB, 930 cyl, 64 head, 63 sec, 512 bytes/sect x 3751936 sectors
ld0: 4-bit width, bus clock 52.000 MHz
ld1 at sdmmc0: <0x03:0x5344:SU16G:0x80:0x6161a51b:0x0b6>
ld1: 15193 MB, 7717 cyl, 64 head, 63 sec, 512 bytes/sect x 31116288 sectors
ld1: 4-bit width, bus clock 25.000 MHz
cprng sysctl: WARNING insufficient entropy at creation.
boot device: <unknown>
root device:
root deviceを聞くところまであっさりと起動しましたね。

microSDにファイルシステムを作ってあげれば、さらに先に進めそうな気がしますね。
