GW3.5MX2-SLAN/CB
ハードウェア概観
- 外箱

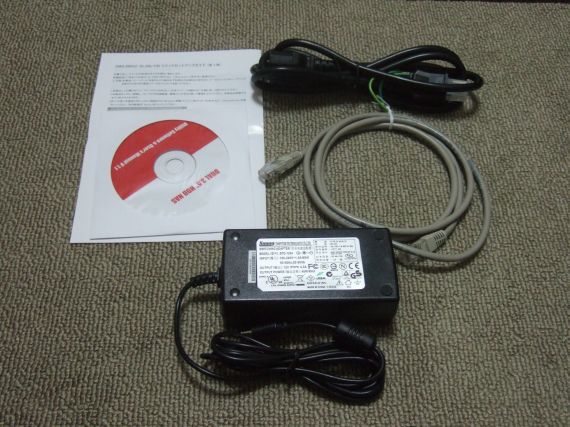

- 付属品
説明書とACアダプタとイーサケーブルとCD-ROMです。CD-ROMにはNASとしての（スクリーンショット多数の）マニュアルとWindowsでセットアップするためのプログラムが含まれていました。ハードウェアの詳細の情報は含まれてないです。

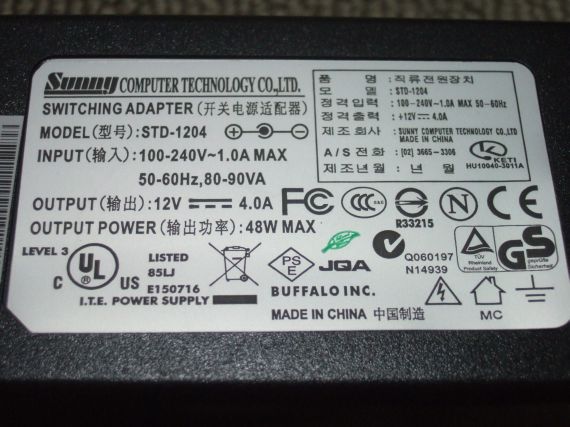

- ACアダプタ
12V4Aのようですね。

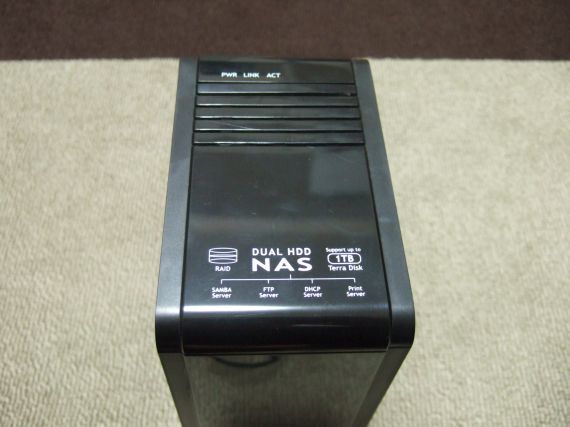

- フロント
OEMそのままですね。プラスチックです。

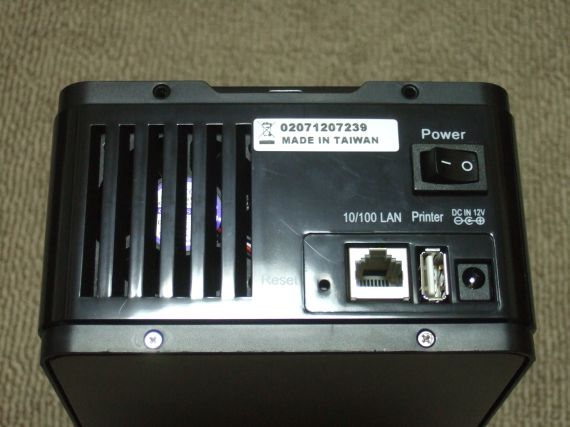

- 背面
これまたOEMそのままです。Powerスイッチはプッシュ式なのです。LANコネクタの左はリセットスイッチです。

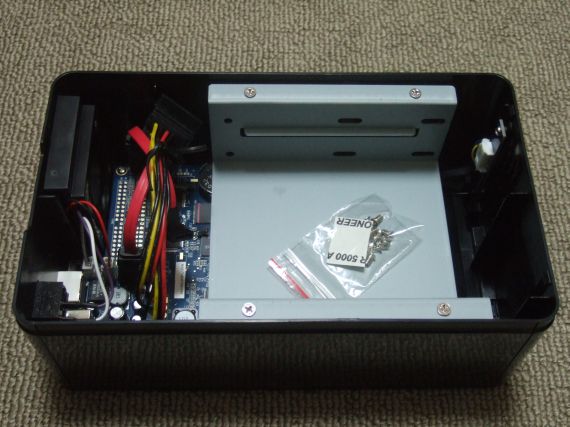

- 側面部をあけたところ
HDDマウンタの下に基盤があります。

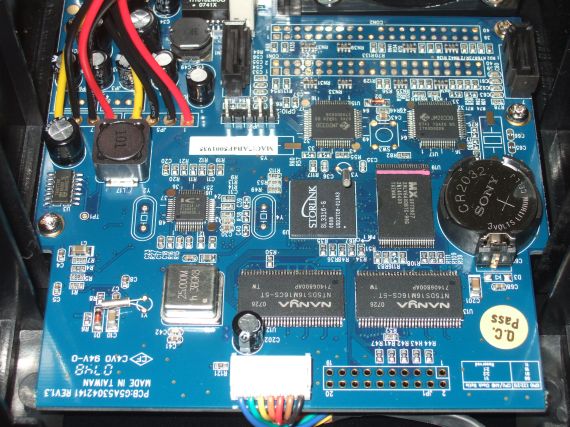

- 基盤概観
ちょっと見づらいすね。
- JTAG
おそらくJTAGをつなぐところ。

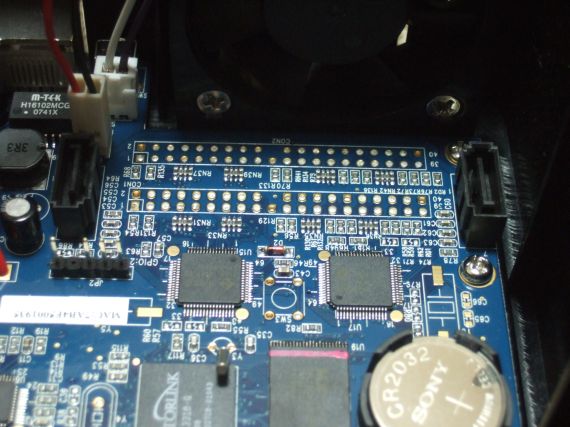

- PATA
OEM版にもあるPATAバージョンのための穴。
- シリアルコネクタ
期待のシリアルコネクタです。

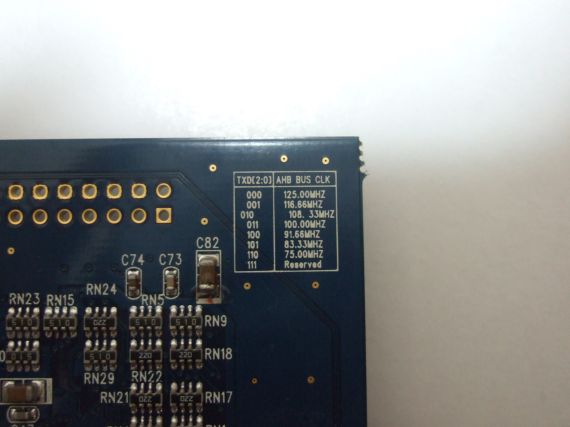

- 基盤裏面の印刷 #1
AHB BUS CLOCKとか書いてあります。なんだろ。

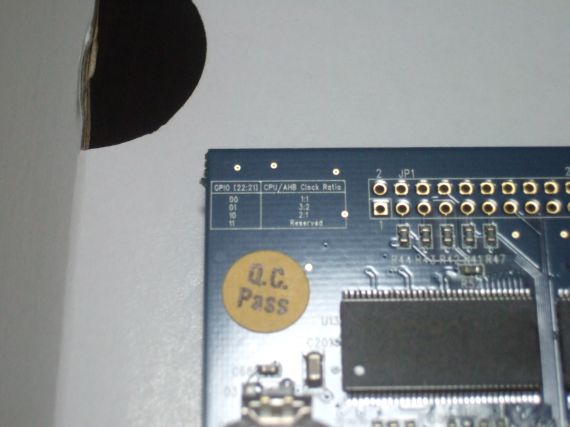

- 基盤裏面の印刷 #2
GPIOとかCPU/AHB Clock Ratioとか書いてあります。

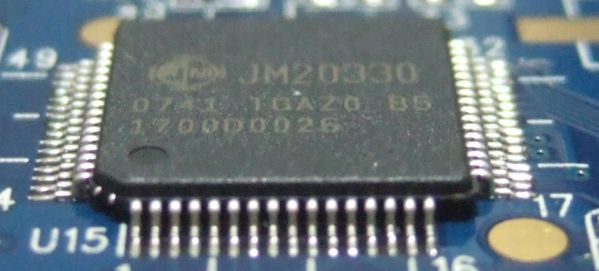

- JM20330
JMicronのJM20330です。SATA-PATA変換のチップですか。http://www.jmicron.com/JM20330.html

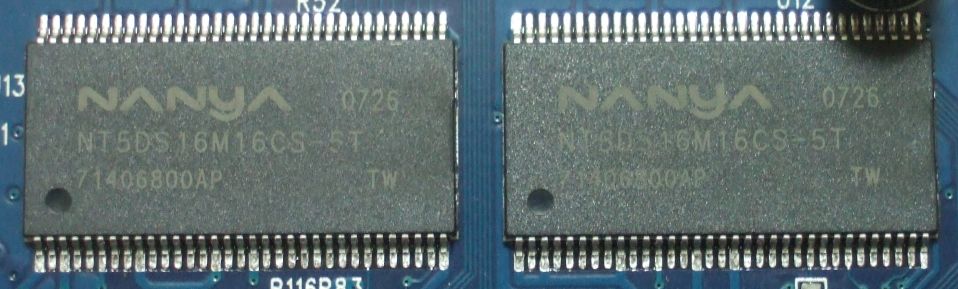

- NT5DS16M16CS-5T
メモリですね。DDR400の16M×16なので、えーと32Mってこと？http://www.nanoamp.com/datasheets/NT5DS16M16.pdf

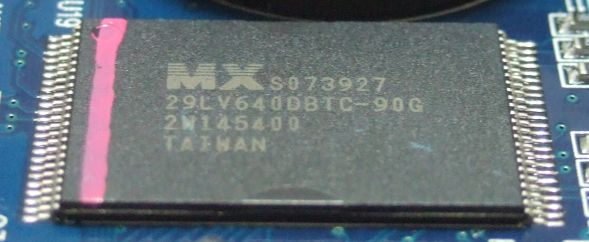

- 29LV640DBTC-90G
MACRONIXのフラッシュメモリのようです。http://www.macronix.com/QuickPlace/hq/PageLibrary48256F5500439ED0.nsf/h_CE4C9490FDF4280B48256F550043C6D8/810ECE757595A0E348256F56000A4520/$File/MX29LV640BTBver17.pdf/?OpenElement

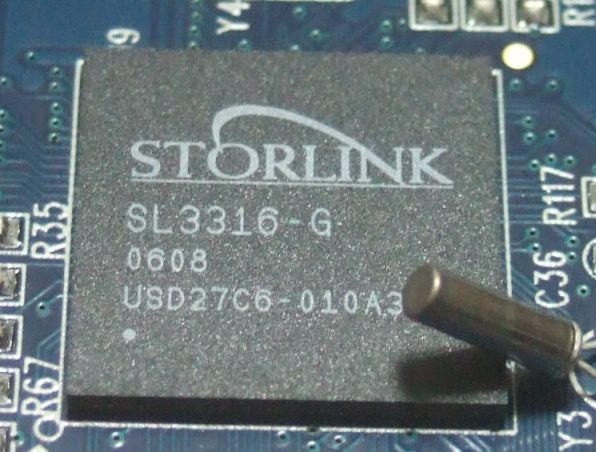

- SL3316-G
CPUですね。ARM9系。http://www.asec.com.tw/upfiles/mark01106901530.pdfhttp://www.storlinksemi.com/product_page.cfm?RecordID=7

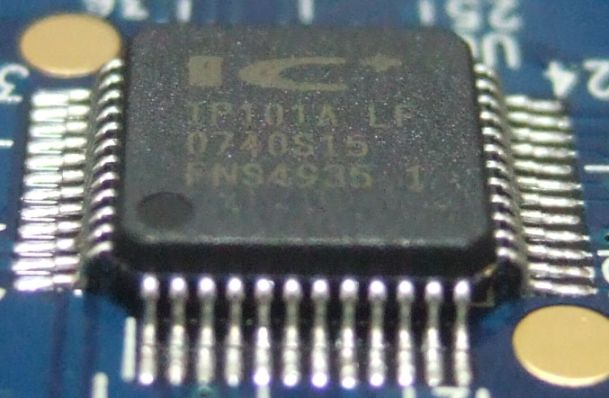

- IP101A
イーサネットトランシーバらしい。http://www.icplus.com.tw/pp-IP101A.html

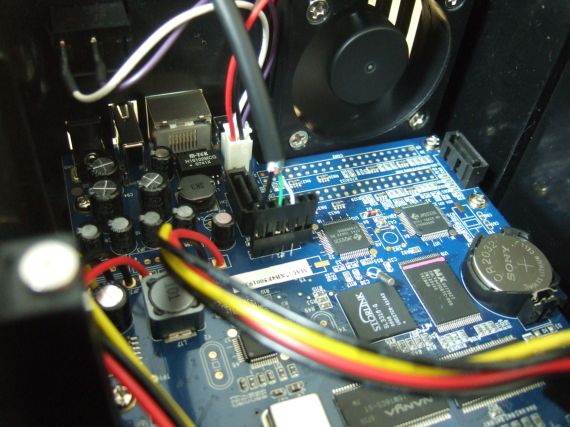

シリアルコンソール

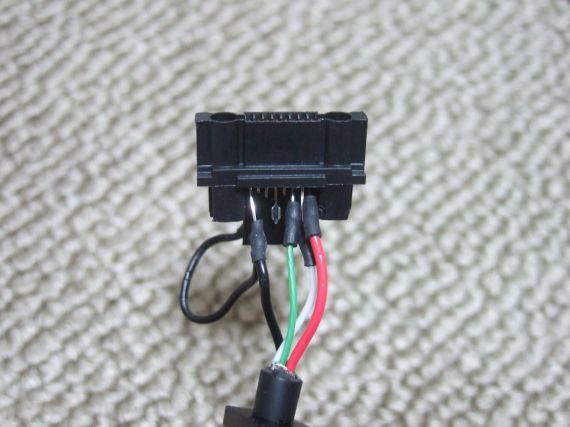

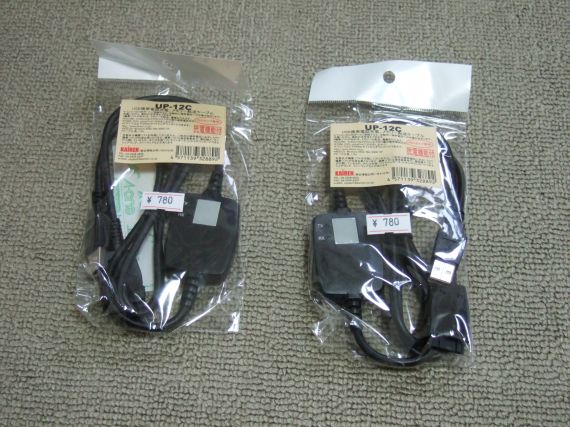

UP-12Cという携帯電話接続ケーブルを買ってきて、携帯電話接続コネクタ部分をぶった切り、千石電商で買った信号伝達コネクタをくっつけました。

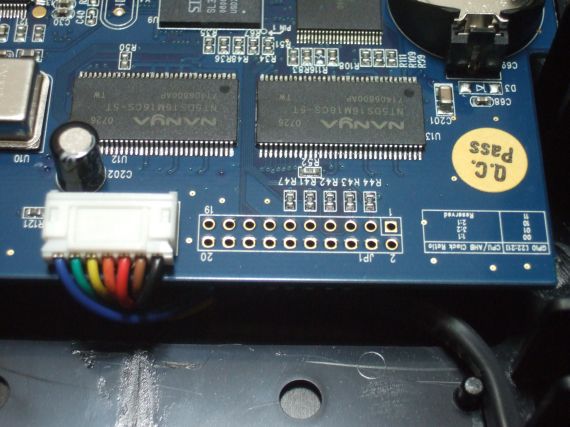

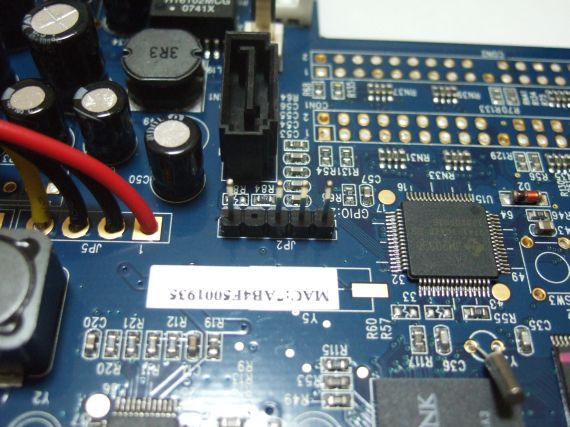

基板上のJP2というのがシリアルです。ピンが生えているので、ハンダ付けなど不要でよいですね。速度は19200bpsです。
ピンアサインは次の写真のようになっているようです。
